Освещение электропомещений задаёт СП 52.13330.2016 с Изменением № 2, таблица Л.2:
Пульты и приборы контроля вне зданий нормируются на 100 лк в вертикальной плоскости. Для открытых распределительных устройств и территории действуют таблицы 7.5 и 7.6 СП 52 — по разряду зрительной работы и интенсивности движения.
Что определяем в начале

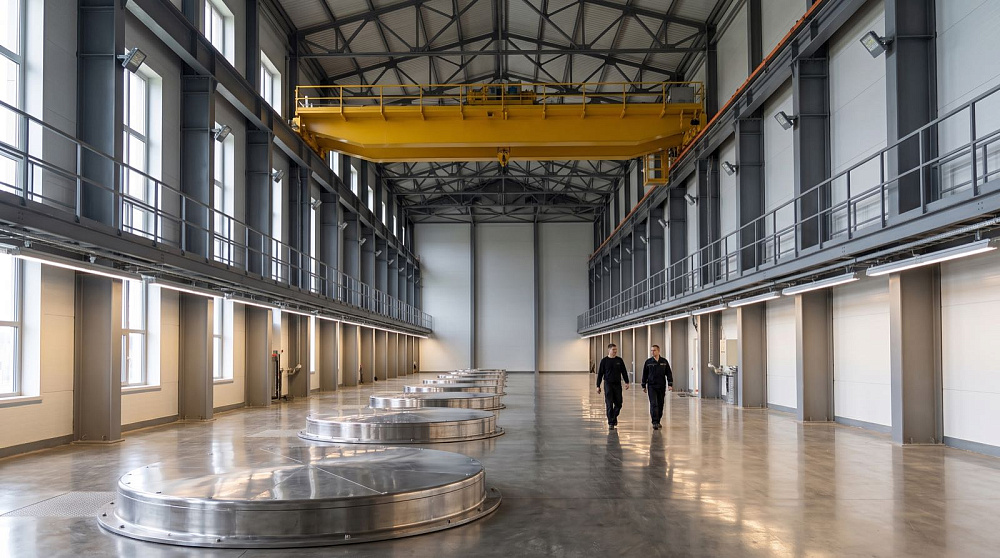

В машинном зале свет нужен на площадках обслуживания агрегатов, на пультах и в проходах. Норма для электромашинных помещений — 200 лк, для пультов и шкал — 200 лк в вертикальной плоскости. Мостовой кран под перекрытием ограничивает зону подвеса: светильники ставят выше подкрановых путей или по периметру зала на стенах и колоннах.
Светильники должны работать годами без обслуживания и держать вибрацию. Для периметра и колонн подходят линейные LC LINE IP65 в непрерывную линию и LC PROM LINE на поворотных кронштейнах, для высоких пролётов — прожекторы LC SKY PROM на скобе с поворотом 360°.

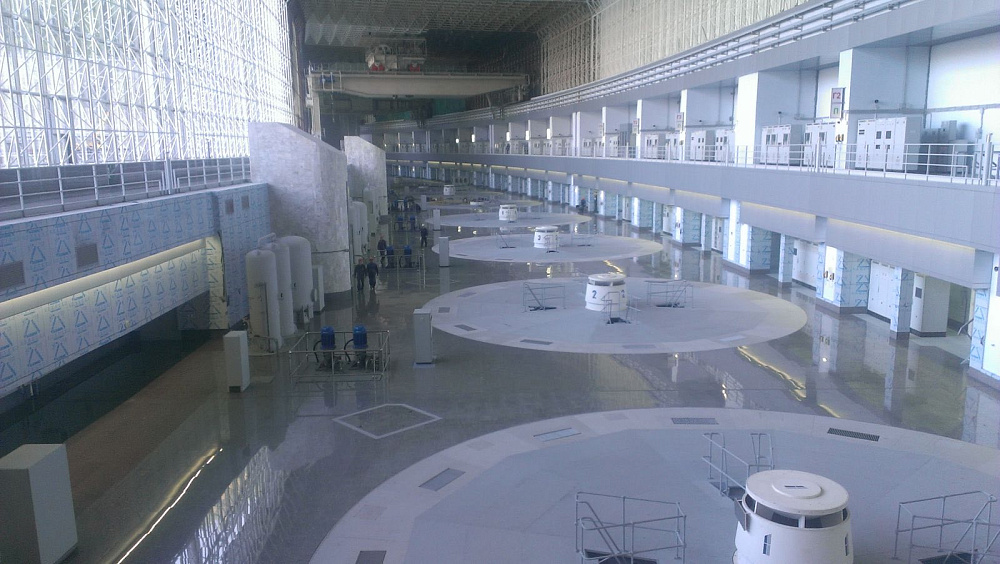

По этой схеме мы освещали машинный зал Саяно-Шушенской ГЭС — об этом ниже.
Что учитываем
Заказчик выбрал LC 50-LINE нашего производства. Светильники расположены по периметру машинного зала. По требованию заказчика мы собрали их со светодиодами тёплой цветовой температуры 3000 K и опаловым рассеивателем, в исполнении, защищённом от пыли и влаги, с накладным поворотным креплением.
После завершения работ заказчик прислал нам благодарственное письмо. Для нас этот объект — подтверждение того, что серийный линейный светильник в правильном исполнении подходит для машинного зала крупнейшей станции страны.
Что было важно на объекте

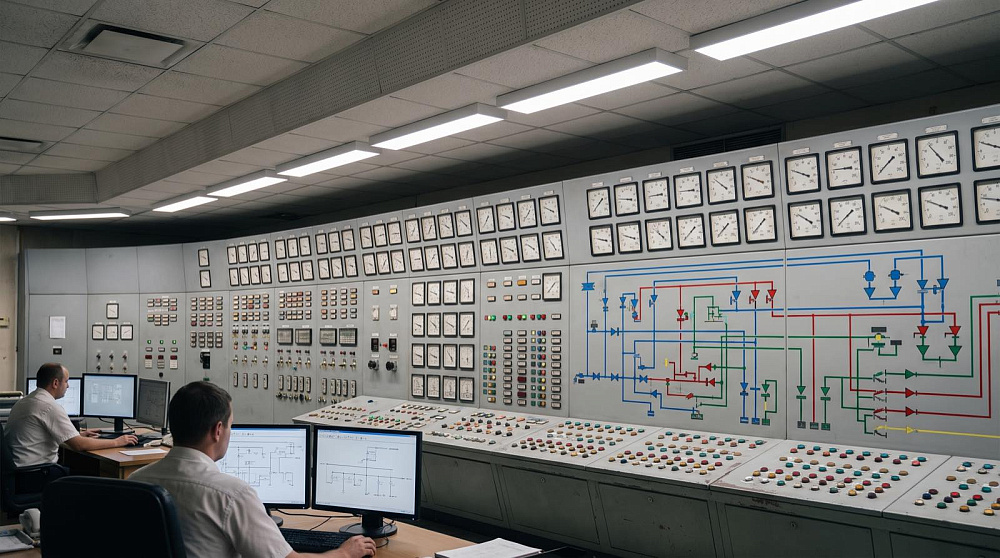

Для распределительных устройств, диспетчерских и электрощитовых с постоянным дежурством СП 52.13330.2016 (таблица Л.2) задаёт 200 лк на высоте 0,8 м и 200 лк в вертикальной плоскости на пультах и шкалах приборов при UGR не более 25 и пульсации не более 20%. Задняя сторона щитов — 50 лк, чтобы можно было работать с клеммами.
Светильники ставят так, чтобы они не отражались в стёклах приборов и экранах: линии света параллельно фронту щита, со смещением от оси взгляда оператора. В диспетчерских с подвесным потолком работают LC OFFICE и LC P-OFFICE, в щитовых без потолка — LC LINE IP65 накладным креплением.
Что учитываем

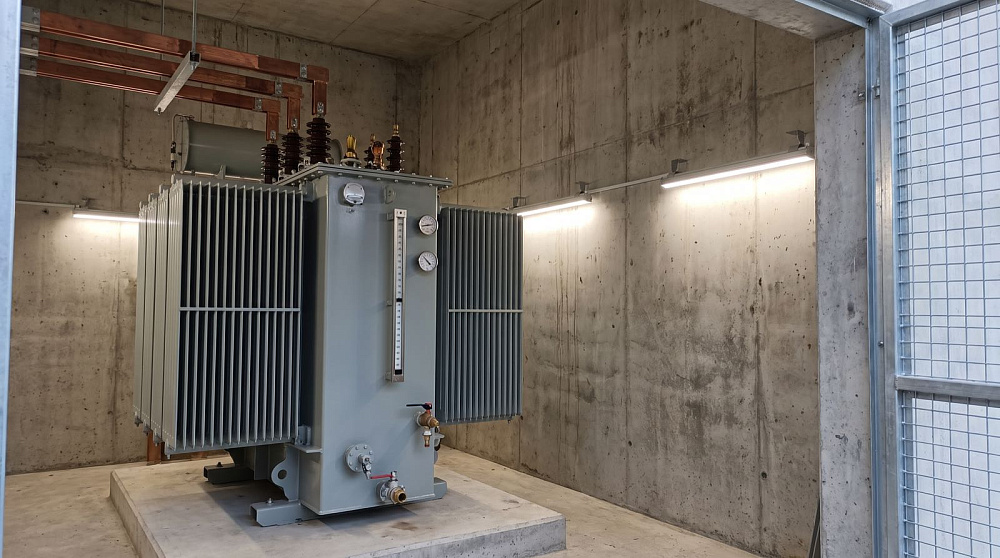

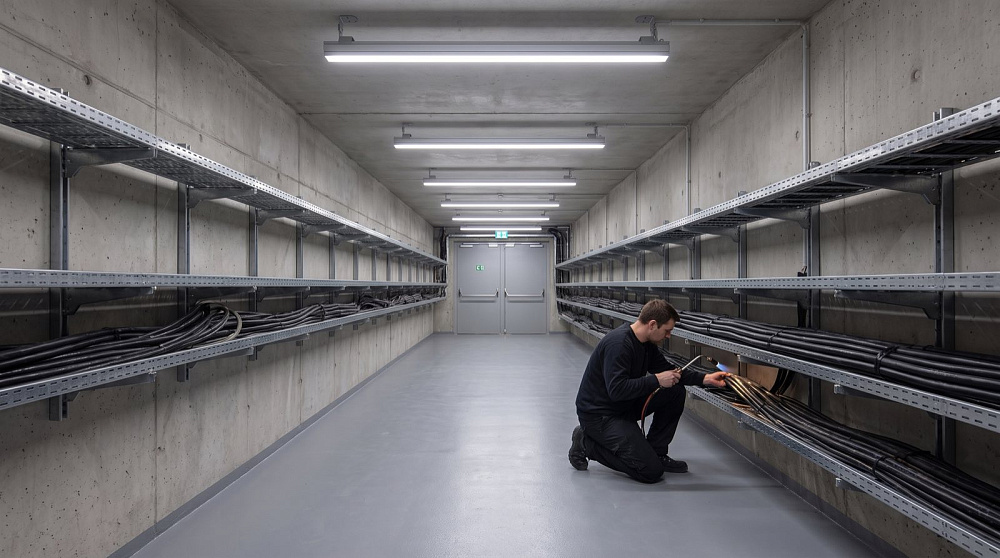

Камеры трансформаторов, реакторов и аккумуляторные нормируются на 75 лк в вертикальной плоскости на высоте 1,5 м, кабельные подвалы и этажи шин — на 50 лк на полу, кабельные шахты — на 20 лк (таблица Л.2 СП 52.13330.2016).
Условия здесь жёсткие: пыль, влага, перепады температуры в неотапливаемых помещениях. Подходят герметичные светильники в металлических корпусах: LC LINE IP65 и LC PROM LINE, для помещений с агрессивной средой — LC ARCTIC. Аккумуляторные с водородом относятся к взрывоопасным зонам: взрывозащищённых исполнений у нас нет, для таких помещений подбираем светильники отдельно.
Что учитываем

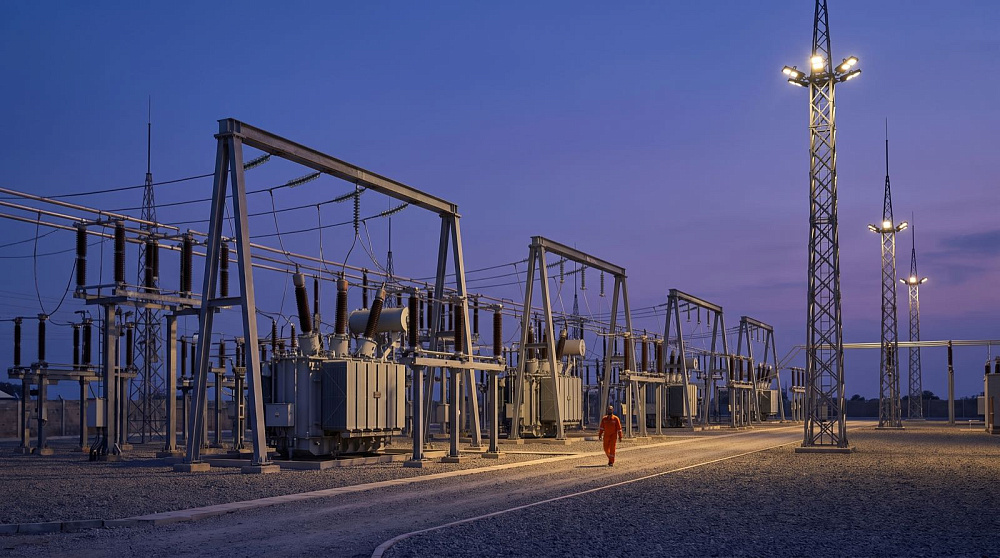

Для работ вне зданий СП 52.13330.2016 задаёт освещённость по разряду зрительной работы (таблица 7.5): от 5 лк для общего наблюдения за коммуникациями до 50 лк и выше для работ с мелкими объектами. Пульты и приборы вне зданий — 100 лк в вертикальной плоскости. Проезды и площадки территории — по таблице 7.6: проезды 5–20 лк, площадки перед зданиями 10 лк.
На ОРУ прожекторы ставят на мачтах и порталах с учётом охранных зон и габаритов оборудования. LC SKY PROM и LC SKY PROM NEW крепятся на скобе и наводятся под нужным углом, LC SKY на консоли — для проездов и периметра. Все серии — IP67, УХЛ1, от −50 до +50 °C.
Что учитываем

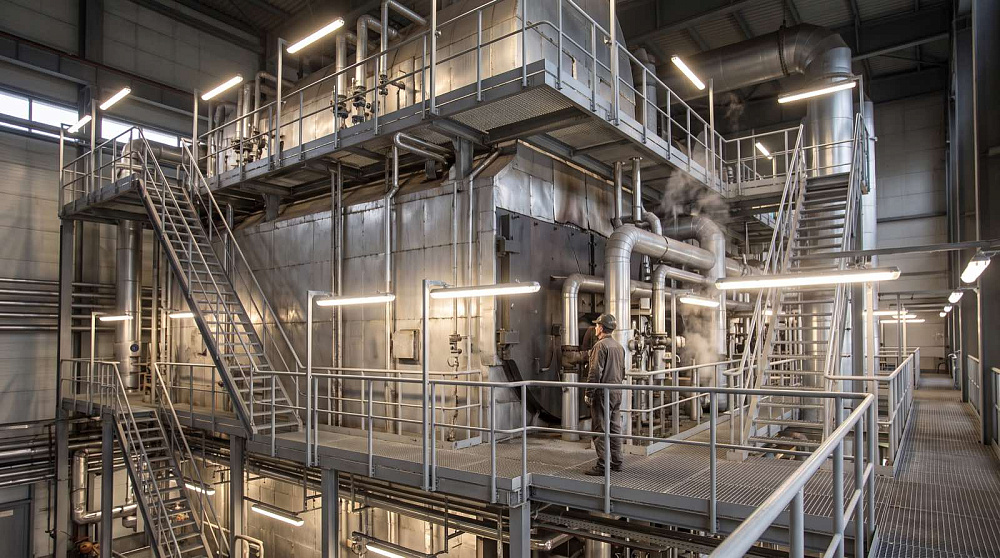

По таблице Л.2 СП 52.13330.2016 фронт котлов нормируется на 100 лк в вертикальной плоскости, площадки и лестницы котлов — на 50 лк, машинные залы насосных с постоянным дежурством — на 200 лк, помещения химводоочистки, бойлерные и деаэраторные — на 75 лк.
В таких помещениях работают герметичные светильники: LC PROM LINE и LC LINE IP65 на площадках и в проходах, LC PROM PL там, где нужна мойка струёй. Рабочий диапазон температур проверяем по паспорту исполнения: у котлов и деаэраторов воздух горячее, чем в среднем по цеху.
Что учитываем

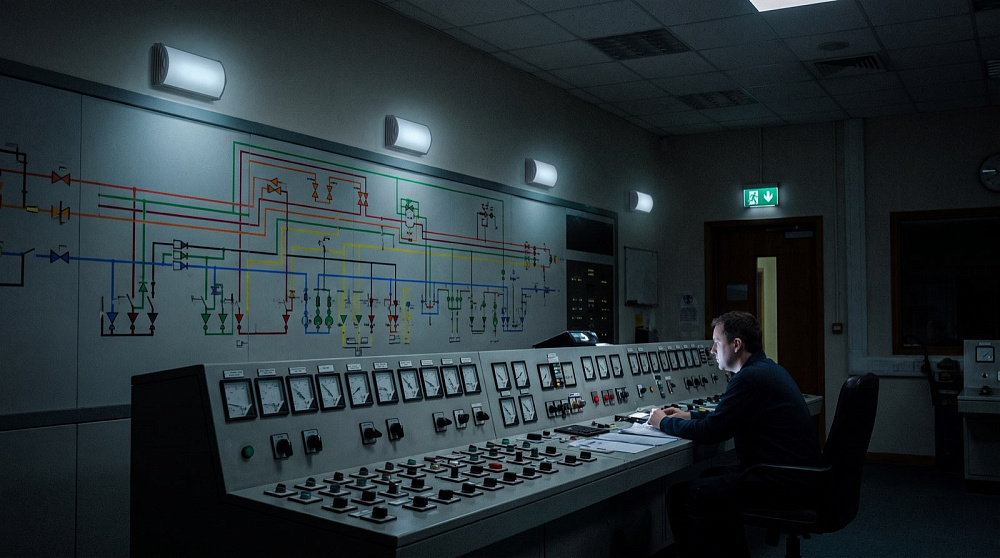

Аварийное освещение на объектах энергетики выполняют по СП 52.13330.2016 и требованиям эксплуатирующей организации: резервное освещение рабочих мест операторов и щитов управления, эвакуационное освещение проходов, лестниц и выходов. Питание — от независимого источника, часто от аккумуляторной батареи станции.
Для эвакуационного освещения подходят LC POLAR и LC STAR с блоком аварийного питания, для указателей — LC ALARM. Блок аварийного питания на 1 или 3 часа можно встроить и в часть рабочих светильников серий LC LINE и LC OFFICE — тогда отдельная аварийная линия не нужна.
Что учитываем
Нам понадобятся:
По результату передаём:
Сроки, цены и наличие подтверждаем на дату обращения.
Что понадобится от вас
Да, конечно. Мы регулярно помогаем подрядчикам оптимизировать проекты: подобрать аналоги, снизить бюджет или ускорить сроки без потери качества.
Мы не просто предлагаем “замену по каталогу”, а выполняем светотехнический расчёт, чтобы гарантировать сохранение уровней освещённости и соответствие требованиям проекта.
Вы получаете решения, которые подходят по свету, стоимости и доступности — без рисков на сдаче объекта.
Основные процессы — обработка металла, разработка конструкций, теплотехнические расчёты и подбор компонентов — выполняются на нашем производстве. В большинстве светильников мы используем блоки питания Argos и Mean Well, светодиоды Samsung, Osram и Refond. Это надёжные бренды с предсказуемыми характеристиками и стабильным качеством.
Для клиента это означает одно: вы получаете продукт с гарантированными характеристиками, стабильным светом и большим сроком службы, а не случайный набор комплектующих.
Мы выдаём полный комплект технической и нормативной документации — сертификаты, протоколы испытаний, паспорта, светотехнические файлы и гарантийные обязательства.
Также формируем все необходимые закрывающие документы для бухгалтерии. Благодаря этому сдача объекта проходит легко и без задержек — и по технической части, и по документам.
Мы предоставляем 5-летнюю гарантию на все светильники.
При этом наши процессы организованы так, чтобы даже при наступлении гарантийного случая работа объекта не останавливалась. Благодаря сервисной поддержке, наличию резерва и отработанным процедурам замены, партнёры получают оборудование оперативно, без длительного ожидания и простоев.
Фактически вы защищены не только формальным сроком гарантии, но и реальными механизмами, которые обеспечивают непрерывность работы системы освещения на объекте.
Просто отправьте нам запрос в форму слева. План помещения или опишите задачу словами.
Мы подготовим расчёт освещённости и коммерческое предложение с учетом стоимости, сроков, типа помещений и норм освещенности.
