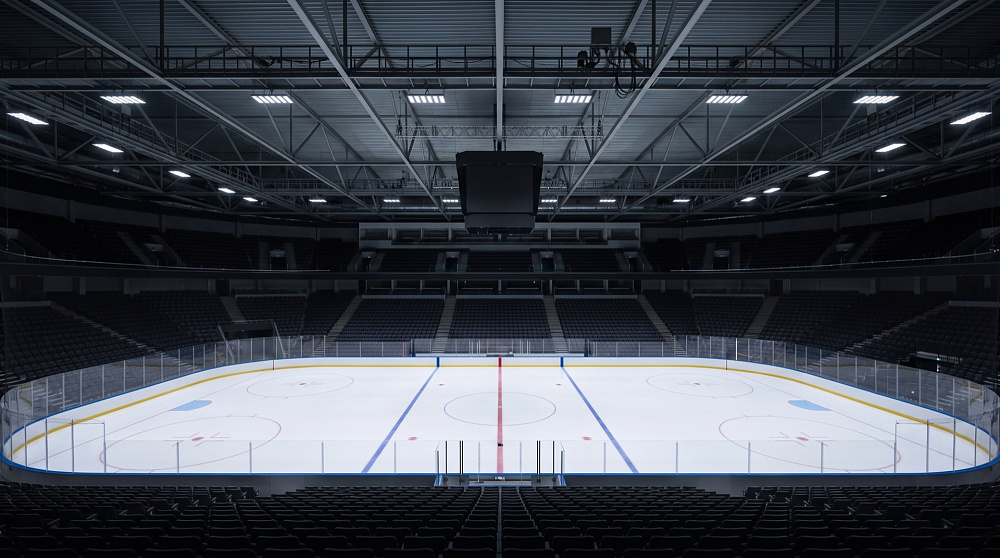

СП 332 требует предусмотреть переключение зон в диапазоне 200–600 лк, для тренировок — 300–400 лк. Регламент КХЛ на матче с трансляцией поднимает планку до 2500 лк вертикальной освещённости на льду.
Переключать разрешено двумя способами: отключать до двух третей приборов с сохранением равномерности либо диммировать тремя-четырьмя ступенями.
Рекомендуем диммирование. Отключение выглядит дешевле, но на практике почти всегда рушит равномерность: уходят приборы, закрывавшие зоны у бортов, и тренировка идёт с провалами по углам. Диммирование сохраняет геометрию установки в любом режиме. В LC SKY SPORT DALI и ШИМ 0–10 В — заводская опция, добавить их на объекте потом нельзя.
Режимы важно заложить в проект сразу. Тренировки занимают большую часть времени работы арены, и разница между 350 и 2500 лк видна в счёте за электроэнергию в первый же месяц.

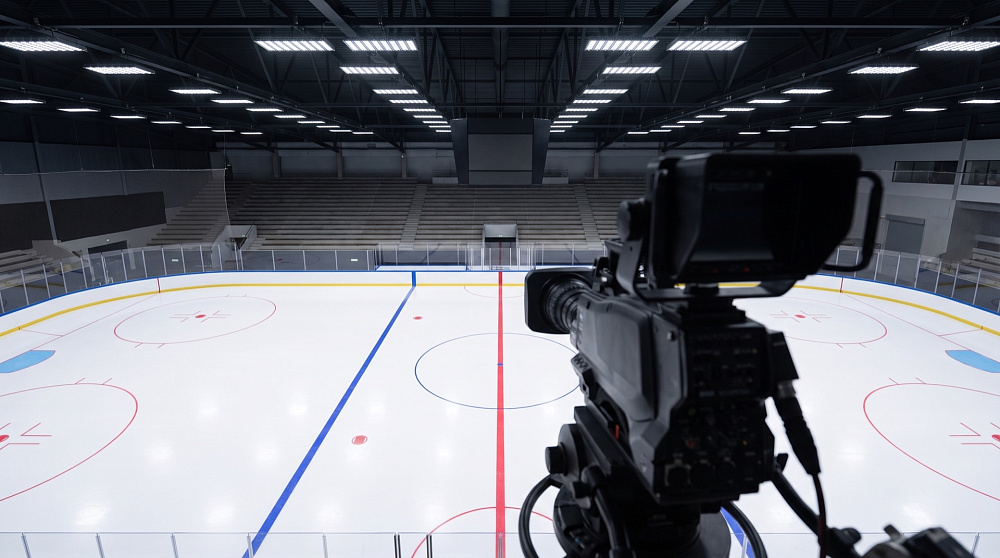

Требования КХЛ к освещению ледового поля:
На цветовой температуре ошибаются чаще всего: берут привычные 4000 К, и арена не проходит замеры. LC SKY SPORT выпускается только в 5700 К — это значение попадает и в диапазон 5600–6400 К по СП 332, и в 5200–5900 К по требованиям телевещателей.

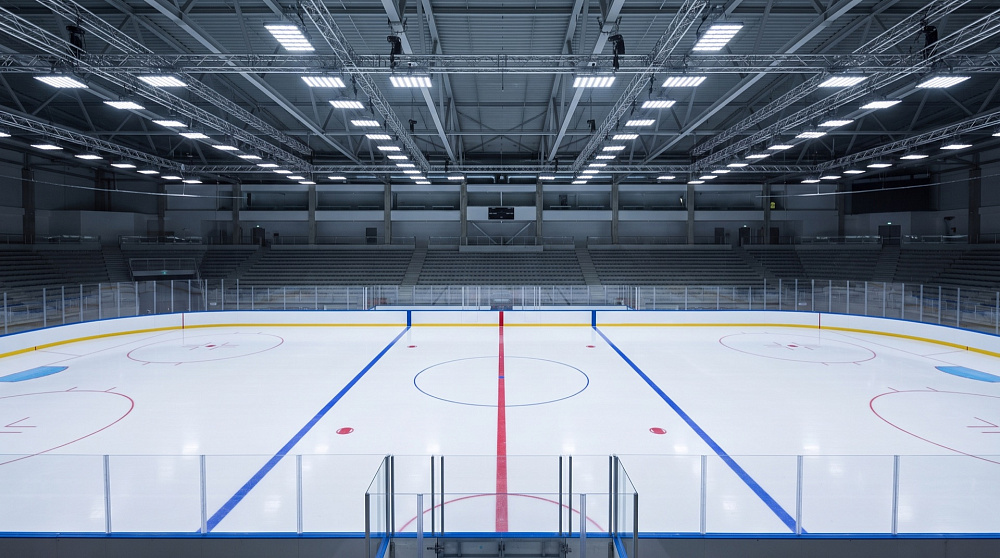

Самый трудный пункт регламента — равномерность 0,8. Уровень набрать несложно, а удержать отношение минимума к среднему по всей площадке получается только точным наведением каждого прибора. На ЛДС «Сибирь» замеры КХЛ дали 0,802 при норме 0,8 и более 3200 лк горизонтальной освещённости: проект в портфолио.

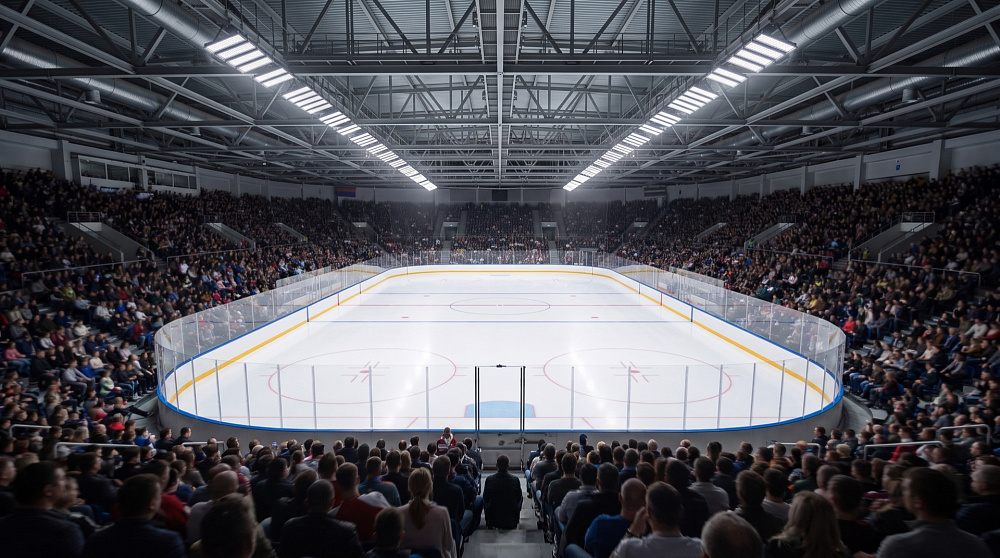

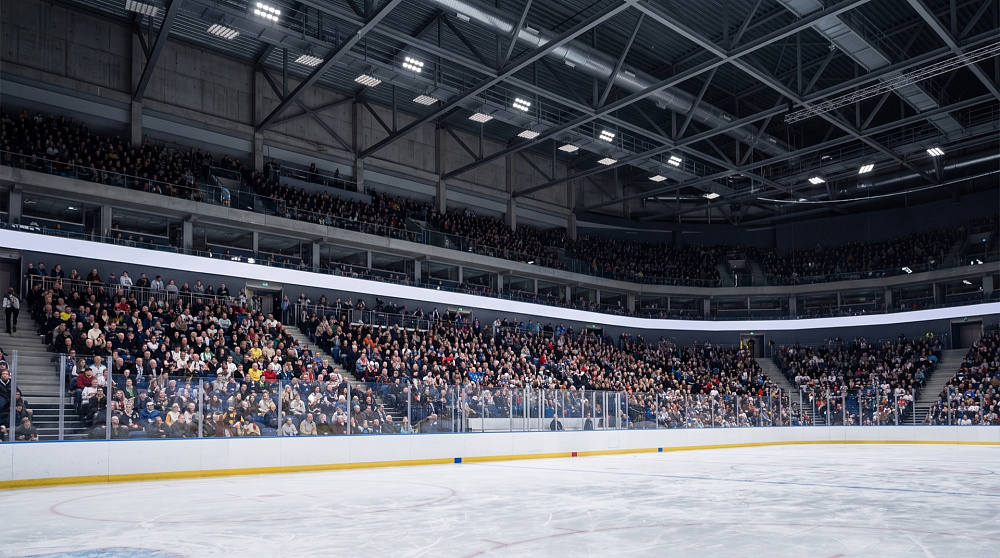

КХЛ задаёт вертикальную освещённость с трибун в направлении центра площадки — не менее 1000 лк. СП 332 добавляет свои цифры: обычный уровень трибун 50 лк, зоны показа зрителей крупным планом — до 750 лк при трансляции высокой чёткости и до 500 лк при стандартной. Такие зоны занимают до 20% площади трибуны и определяются заданием на проектирование.
Отдельно нормируется переход: неравномерность между зоной зрителей и площадкой — не более 1:3, с плавным изменением уровня. Резкой границы между ярким льдом и тёмной трибуной быть не должно.
Рекомендуем сразу выносить прожекторы на трибуны в отдельную группу расчёта и на отдельную линию управления. Их регулярно забывают заложить, потому что в задании обычно написано только про лёд. Выясняется это на первой же трансляции, когда переделывать дорого и некогда.
СП 332 прямо запрещает размещать светильники на стенах в торцах залов для спортивных игр. Прожектор за воротами бьёт вратарю в глаза на всей длине броска, и это тот пункт норматива, который тренеры замечают раньше проектировщиков.

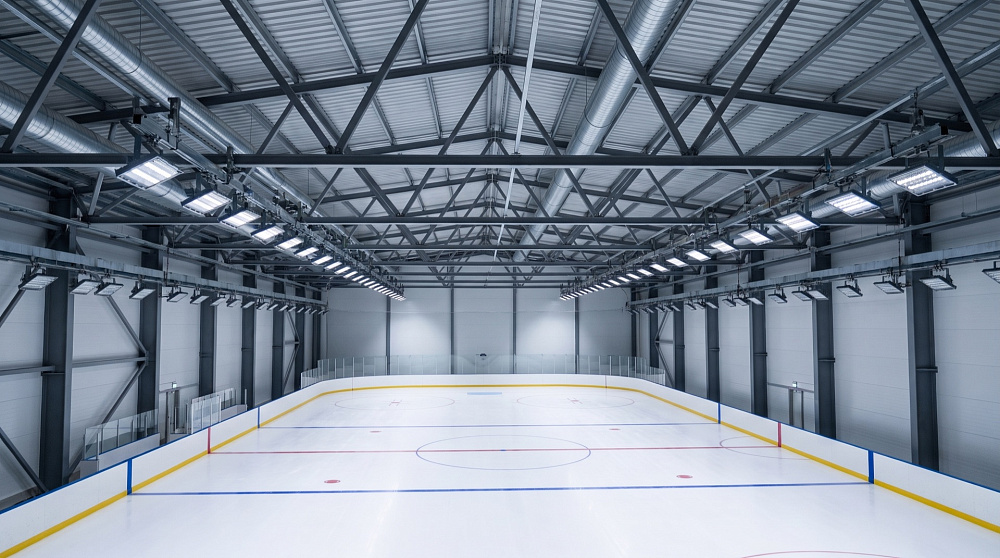

Рабочая схема — верхнебоковое освещение: два ряда вдоль продольных стен и по потолку за пределами спортивной зоны, а не над её центром. Для залов высотой 8 м и менее норматив рекомендует её прямо.
Ещё два ограничения оттуда же:
Второе и есть причина, по которой залить лёд сверху недостаточно. Камера и зритель видят игрока сбоку. Если поставить все приборы строго над площадкой, горизонтальная освещённость выйдет отличной, вертикальная провалится, и картинка получится плоской.
Для центра площадки нужна узкая линза, чтобы поток дошёл на дистанцию без потерь. Ближе к бортам ставят широкую: расстояние меньше, а перекрыть надо шире. На ЛДС «Сибирь» мы применили два типа, 30° и 60°, и каждый прибор наводили в свою точку по светотехническому проекту.
В LC SKY SPORT доступны К30, Г60, Г90, Д120 и Ш145, мощность от 300 до 900 Вт, поток от 41 100 до 123 300 лм, световая отдача 137 лм/Вт по всей линейке, корпус IP67.

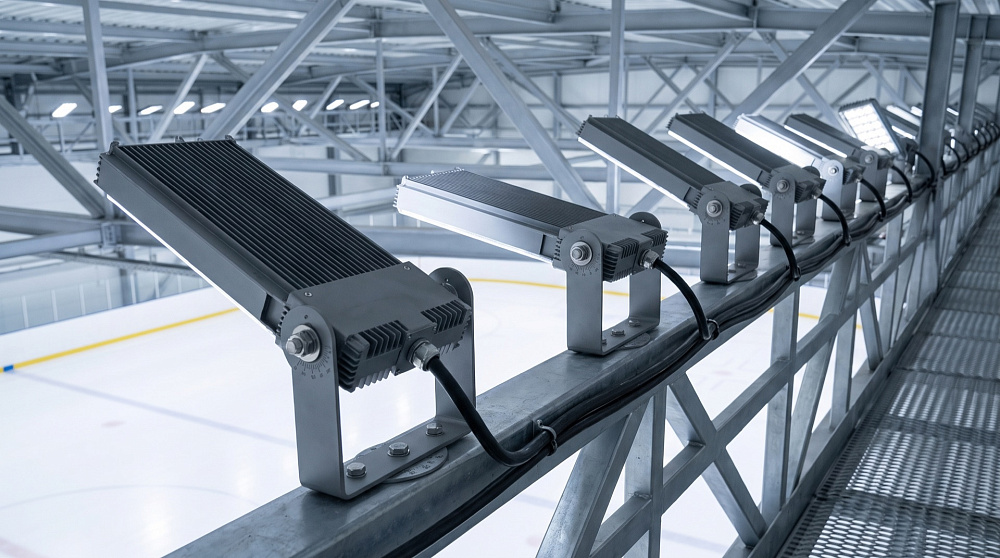

Деталь, которую упускают при закупке, — крепление. Оно должно поворачиваться в двух плоскостях, иначе выставить несколько десятков приборов по проекту физически невозможно. Такие кронштейны мы делаем под объект. Наводку выполняют один раз при пусконаладке, дальше положение фиксируется и не требует внимания годами.
СП 332 задаёт для спортивной зоны коэффициент пульсации не более 0,1% — на порядок жёстче, чем 1% в регламенте КХЛ. Обеспечить такое может только светильник с качественным драйвером, и проверять этот параметр по паспорту нужно до закупки, а не после замеров.
По цветопередаче требования расходятся, и знать это надо заранее:
Рекомендуем ориентироваться на верхнюю планку, а не на минимум лиги: арена строится на десятилетия, а требования к трансляции только ужесточаются. У LC SKY SPORT CRI 90 при 5700 К — этого достаточно и для регламента КХЛ, и для съёмки высокой чёткости.
Разница между Ra 80 и Ra 90 в эфире видна на форме игроков и на оттенке льда: при низкой цветопередаче лёд уходит в синеву, а красный на форме становится грязным.

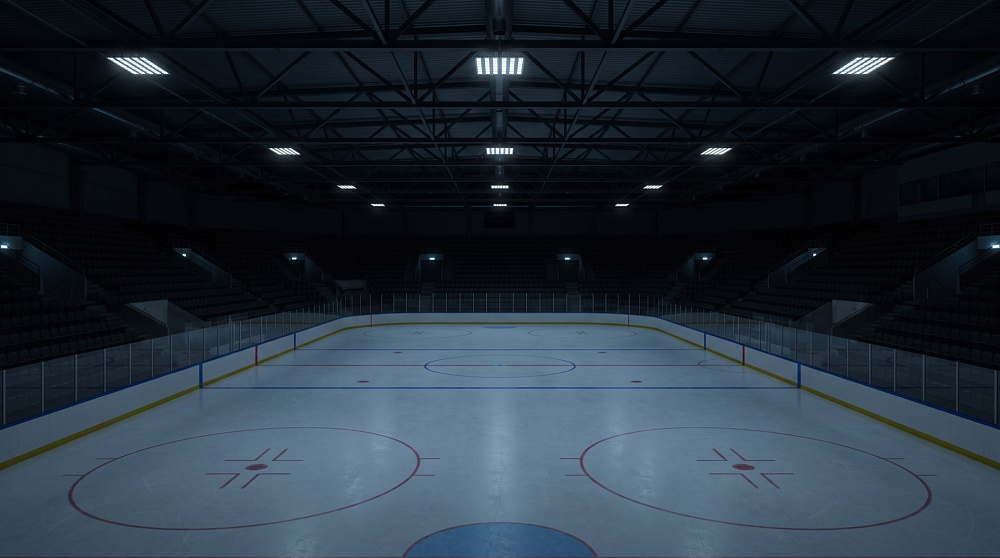

Этого хватает, чтобы увести команды со льда и вывести людей с трибун без паники. СП 332 требует, чтобы освещение путей эвакуации работало не менее часа.
Второе, что рекомендуем закладывать заранее, — готовность к автоматической системе управления, даже если сейчас её нет в бюджете. На «Сибири» мы вынесли блоки питания на заднюю поверхность светильника в герметичном корпусе IP67. Когда арена дойдёт до АСУ, прожекторы не придётся снимать с ферм: меняется только блок питания на диммируемый.
Разница в стоимости работ здесь принципиальная. Снять, спустить, перебрать и повесить обратно шестьдесят приборов на высоте — это остановка арены и промышленные альпинисты. Замена блока питания на месте — несколько часов.
Норматив закрывает это коэффициентом запаса: СП 332 задаёт 2,0 для металлогалогенных светильников и 1,25 для светодиодных. Разница объясняет, почему при переходе с МГЛ на светодиод установленной мощности требуется заметно меньше при той же норме на льду.
Если речь о реконструкции, до расчёта важно собрать ещё четыре вещи:
На ЛДС «Сибирь» сошлись сразу три фактора: деградация старых приборов, подъём установки на полтора метра и демонтаж декоративной конструкции на потолке. Считали с учётом всех трёх и запас заложили осознанно — чтобы через несколько лет запыления арена всё равно оставалась в регламенте лиги.
Какие нормы действуют для освещения ледовых арен?
Между тренировкой и телетрансляцией разница по свету почти в десять раз. Держать установку всё время на максимуме — самый дорогой способ содержать арену.
Что нужно для расчёта освещения ледовых арен?
Как мы подбираем решение: от получения данных об объекте до производства и поставки оборудования.
Смежные решения: Освещение спортивных залов и ФОКов, Освещение бассейнов, Освещение стадионов и футбольных полей.
Производим светильники в Новосибирске и доставляем по всей России. Сроки, цены и наличие уточняйте на дату обращения.
Да, конечно. Мы регулярно помогаем подрядчикам оптимизировать проекты: подобрать аналоги, снизить бюджет или ускорить сроки без потери качества.
Мы не просто предлагаем “замену по каталогу”, а выполняем светотехнический расчёт, чтобы гарантировать сохранение уровней освещённости и соответствие требованиям проекта.
Вы получаете решения, которые подходят по свету, стоимости и доступности — без рисков на сдаче объекта.
Основные процессы — обработка металла, разработка конструкций, теплотехнические расчёты и подбор компонентов — выполняются на нашем производстве. В большинстве светильников мы используем блоки питания Argos и Mean Well, светодиоды Samsung, Osram и Refond. Это надёжные бренды с предсказуемыми характеристиками и стабильным качеством.
Для клиента это означает одно: вы получаете продукт с гарантированными характеристиками, стабильным светом и большим сроком службы, а не случайный набор комплектующих.
Мы выдаём полный комплект технической и нормативной документации — сертификаты, протоколы испытаний, паспорта, светотехнические файлы и гарантийные обязательства.
Также формируем все необходимые закрывающие документы для бухгалтерии. Благодаря этому сдача объекта проходит легко и без задержек — и по технической части, и по документам.
Мы предоставляем 5-летнюю гарантию на все светильники.
При этом наши процессы организованы так, чтобы даже при наступлении гарантийного случая работа объекта не останавливалась. Благодаря сервисной поддержке, наличию резерва и отработанным процедурам замены, партнёры получают оборудование оперативно, без длительного ожидания и простоев.
Фактически вы защищены не только формальным сроком гарантии, но и реальными механизмами, которые обеспечивают непрерывность работы системы освещения на объекте.
Просто отправьте нам запрос в форму слева. План помещения или опишите задачу словами.
Мы подготовим расчёт освещённости и коммерческое предложение с учетом стоимости, сроков, типа помещений и норм освещенности.
